立桿式積水監測儀（電子水尺）

一、產品簡介

立桿式積水監測儀 （電子水尺）是一款用于城市積水點、易澇點等場景的水位監測設備，傳感器測量體利用機械方法定位感應裝置感應水位變化，經數字編碼處理，實現數字化分度、數字化采樣、數字化傳輸，是新型的全數字化電子水位尺。設備搭配現場LED顯示屏，可以24時監測播報水點、易澇點水位情況，當水位數據超過閾值后觸發告警上傳，設備上傳水位數據和設備參數等數據到遠程監測系統平臺，監測系統平臺對數據進行解析并判斷警情。

二、工作原理

感應式電子水尺是通過等間距排列的一串電極來采集水深信息，采集電路的電極在不同電導率中呈現不同的電位，根據電位狀況來判斷電極是否沒入水中。然后根據沒入水中電極的多少來判斷水深。

三、產品特點

1、采用微處理器芯片，內置通訊電路、防雷裝置；
2、采用先進的生產工藝技術，不銹鋼防護外殼，具備高可靠性及抗干擾性能；
3、內部用高性能的密封材料進行特殊處理，具有防腐、防凍、耐熱、耐老化的特點；
4、 不受泥槳、污液等污染物及沉淀物的影響；
5、不受大氣溫度、壓力、濕度、含沙量、冰凍等外界因素的影響；
6、 該類傳感器既可以單支使用，也可以多支階梯級聯使用。
7、對水位波浪做了數字濾波處理，確保水位的真實值。

四、技術參數

規格：40cm/60cm/80cm/100cm/120cm/160cm（可根據要求定制）
精度：1cm（全量程等精度測量）豎直安裝
供電電壓：DC9-36V（不分極性）
輸出信號：RS485(Modbus-RTU)
采樣頻率：1秒
靜態電流：≤17mA（100cm 傳感器/DC12V供電）
功耗：≤ 200mW（100cm傳感器/DC12V供電）
工作溫度：0℃～60℃
防護等級：IP68
安裝方式：豎直安裝、傾斜安裝（可設置安裝角度）
線纜長度：標配3米（可加長）
外殼材質：不銹鋼
出線口防水接頭：PG9

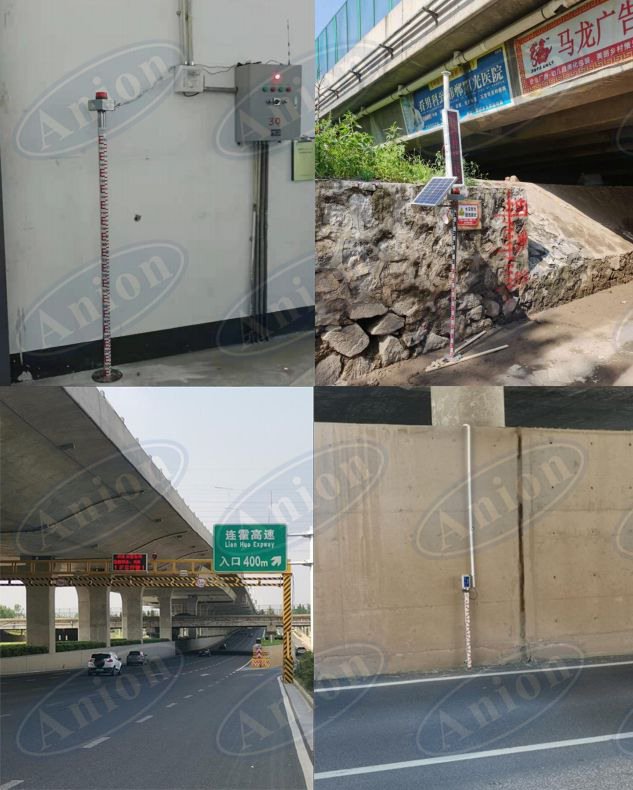

五、安裝案例圖
