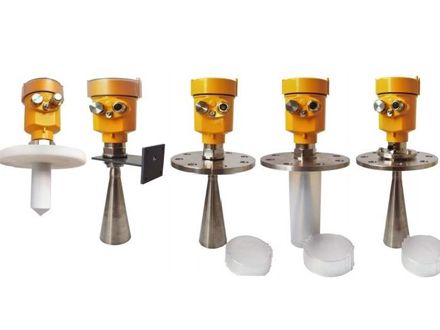

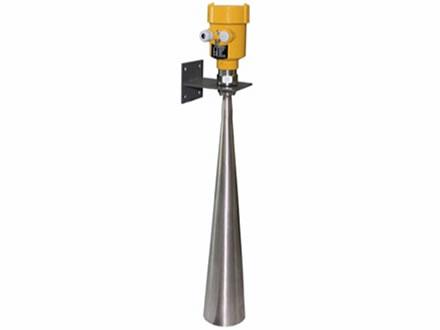

喇叭口 雷達水位計高頻型26G

產品概述

AN-RWL26 系列傳感器是26G雷達水位計測量儀表，測量距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于各種強腐蝕性液體的測量。

產品原理

雷達水位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接收脈沖的時間間隔很小（納秒量級）很難確認，90X系列26G雷達水位計采用一種特殊的解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

測量的基準面是：螺紋底面或法蘭的密封面。

產品特點

● 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性。

● 天線尺寸小，便于安裝和加防塵罩等天線防護裝置。

● 重量較輕約1KG，便于安裝。

● 測量范圍可達70米，覆蓋大型水庫等水位測量。

● 多種輸出電路接口與采集系統配合。

● 采用脈沖工作方式，雷達水位計發射功率極低，對人體及環境均無傷害。

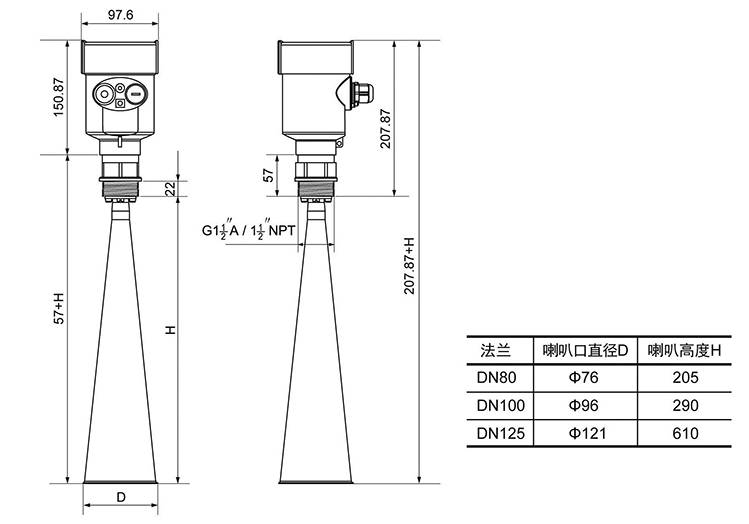

外觀尺寸

技術參數

安裝要求

請注意以下事項，以確保儀表能正確安裝：請預留足夠的安裝空間。請避免強烈震動的安裝場合。

注：雷達天線發射微波脈沖時，都有一定發射角。從天線下緣到被測介質表面之間，及發射微波波束所輻射的區域內不得有障礙物。因此安裝時應盡可能避開遮擋設施，必要時須進行“虛假回波學習“。安裝儀表時還要注意：最高液位不得進入測量盲區；儀表必須接大地，增加防雷措施；室外應采取遮陽、防雨措施。
