箱式超聲波明渠流量計 多聲道時差法

一、產品介紹

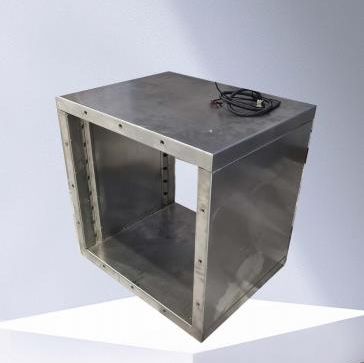

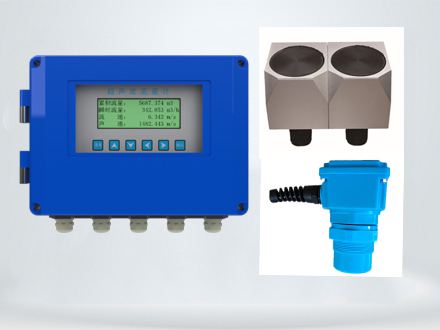

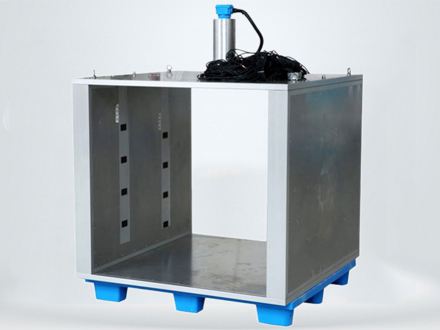

AN-HWUTF型箱涵式超聲波明渠流量計通過高精度時間數字轉換芯片對超聲波傳輸時間進行測量，有效克服零點漂移、小流量測量誤差大等問題；綜合利用頻差法和時差法，使用實時聲速、溫度補償等技術對流量進行補償；人機接口畫面豐富，支持多種通信方式；具有計量精度高、操作簡便、運行穩定等優點。整套產品由測量箱、內置傳感器（按通道數量）、內置超聲波液位計（或者雷達水位計、電子標尺）、流量顯示表組成。

廣泛應用于污水治理流入和排放渠、工礦企業化工液體、廢水排放渠道、水利工程和農業灌溉用渠道 、泄洪閘門等場合流量測量。

二、工作原理

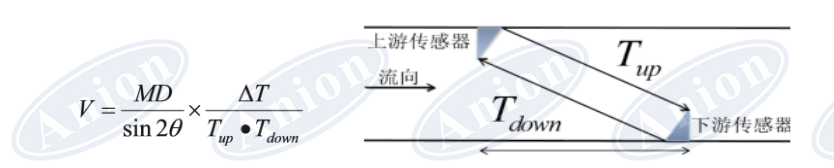

超聲波流量計通過上、下游傳感器相互發送及接收1Mhz超聲波，當超聲波束在液體中傳播時，液體的流動將使傳播時間發生微小變化，并且其傳播時間的變化正比于液體的流速。

多聲道超聲波流量計通過多組傳感器測量渠道道內各層的實際流速，模擬實際運行流速分布情況，解決線速度V轉換為面速度?的準確性以提高儀表整體的計量精度。

三、優勢特點

• 1、支持多聲道測量（4-48聲道），有效提高了儀表在復雜流體狀態中的測量準確性和可靠性
• 2、支持AC220V、DC12V、太陽能電源等輸入方式
• 3、支持RS485通信，與遠程數據管理系統集成更加方便
• 4、綜合采用頻差法和時差法測量技術，聲速自動補償，時間分辨率達到22皮秒，有效避免零點漂移，提高了小流量測量精度
• 5、測量精度高，帶箱涵一起安裝，避免現場調試，出廠直接校準好
• 6、主機與探頭類型多樣化，可根據現場需求搭配使用，能夠滿足特殊環境的安裝與測量，水位測量可選擇超聲波液位計、壓力水位計、電子標尺等
• 7、人機界面豐富，使用操作便捷

四、應用范圍

污水治理流入和排放渠、工礦企業化工液體、廢水排放渠道、水利工程和農業灌溉用渠道 、泄洪閘門等場合流量測量

五、技術參數

傳感器尺寸表

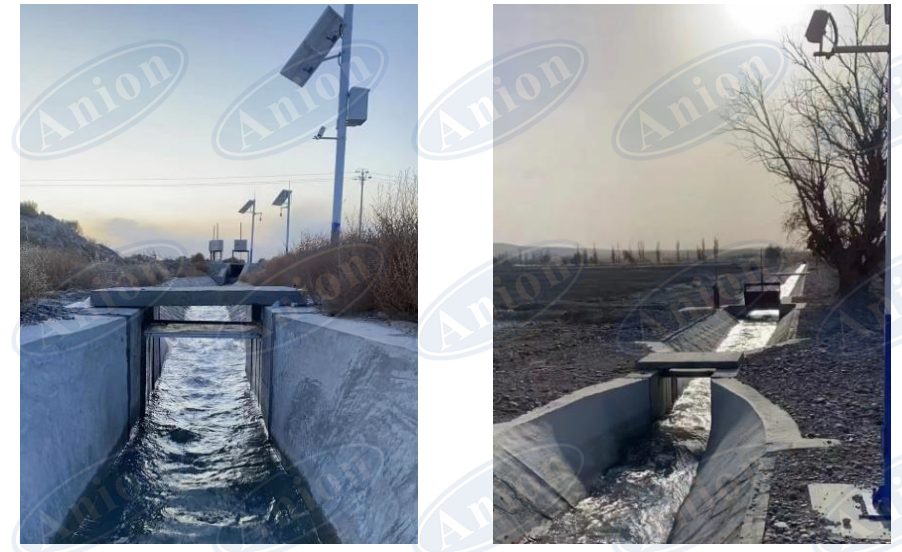

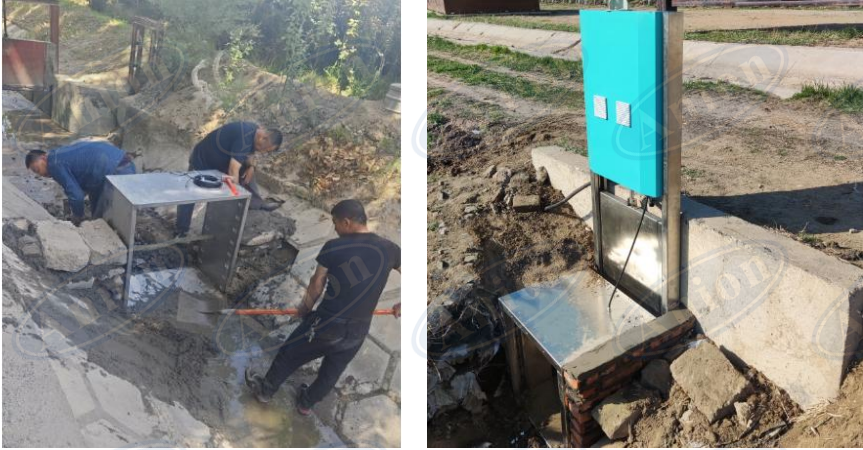

 六、安裝案例
