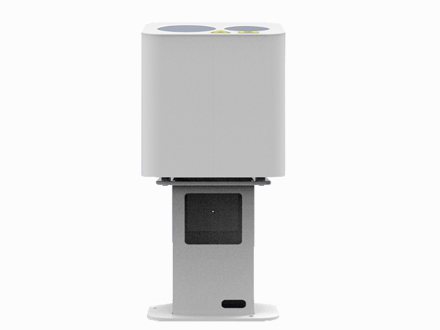

激光云高儀

一、產品簡介
激光云高儀是一款可自動連續監測云底高度、云層厚度、統計云量，天空模糊時輸出垂直能見度的智能測云傳感器。該產品利用米散射激光雷達技術，以特定頻率主動地豎直發射紅外脈沖激光，并以固定時間間隔探測大氣的后 向散射信號，獲得隨高度分布的回波廓線，通過信號處理和算法分析識別云層，計算輸出云底高度、云層厚度，統計云量，天空模糊時可計算垂直能見度。數據產品豐富，結構簡單，工作穩定，可靠性高，能耗低，安裝維護方便。該設備可廣泛應用于云觀測與研究、航空氣象保障、航海氣象保障、軍事氣象保障等。

二、工作原理

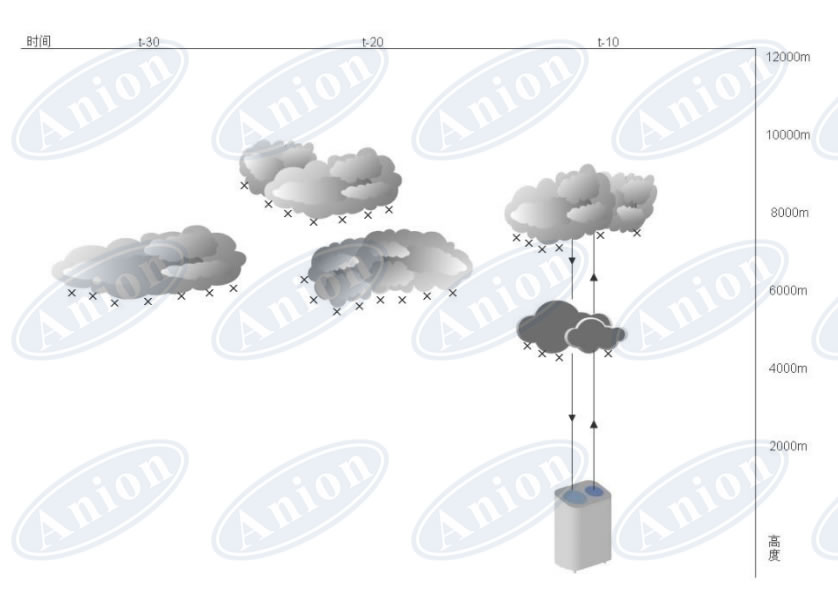

設備根據米散射原理，通過測量大氣對發射紅外光束的后向散射信號廓線，判斷光路方向上是否存在云層，計算云底高度、云層穿透厚度、氣溶膠的消光系數、大氣邊界層高度、天空模糊時輸出垂直能見度，通過建立云底高度的時間序列可統計估算云量。

三、優勢特點

1、采用斜面窗口設計，具備鏡頭污染檢測和自動清潔（鏡頭加熱）功能，能有效去除鏡頭積雪積冰，提高降水天氣下的觀測效果；
2、輕便小巧、安裝方便、性能穩定、環境適應性強，既適用于固定地基觀測，也可通過配置減震附件用于車載、船載等機動觀測；
3、數據準確豐富，狀態自檢完善，配置多種協議，其中《地面觀測氣象數據字典》協議，能接入氣象臺站地面綜合觀測業務系統；
4、可選配套專業應用 軟件，能計算顯示大氣邊界層高度，并以偽彩圖形式直觀地顯示云層、氣溶膠的時空分布及演變信息。

四、技術參數

云底高測量范圍：15～12000m
云高測量準確性：±15m（＜500m）±10%（≥500m）
分辨率：5m
可探測云層數：最多5層
固體目標的測量精度：±15m
數據輸出時間間隔：60s（默認）；120s
電源：AC198～242V/DC24V
功耗：≤10W（不加熱）；≤100W（加熱）
通訊接口：RS485/RS422
波特率：9600bps、19200bps、38400bps、57600bps、115200bps可選
工作方式：24小時連續工作
主機尺寸：（350±10）mm×（230±10）mm×（520±10）mm
主機重量：≤20kg
工作溫度：-45～55C
工作濕度：0～100%RH
貯存溫度：-50～60C
貯存濕度：0～100%RH
防護等級：IP66
